ma-P 1200 Serie / ma-P 1275HV
Share on email
Share on telegram
Share on whatsapp
Share on twitter
Share on facebook
Share on linkedin
Merkmale
  • Schichtdicke bis 60 µm in einem Schleuderbeschichtungsschritt
  • Breitband-, g-, h- und i-Linien-Belichtung
  • Hohe Strukturstabilität in sauren und basischen Galvanikbädern
  • Hohe Nass- und Trockenätzstabilität
  • Gute Temperaturbeständigkeit der Resiststrukturen erreichbar
  • Wässrig-alkalische Entwicklung
  • Bis zu 87° Kanstensteilheit mit Mask Aligner Breitbandbelichtung
  • Geeignet für Reflow
Anwendungen
  • Ätzmaske für Metall- und Halbleiter-Substrate
  • Form für die Galvanik – z.B. für Mikrospulen, Mikrofedern
  • Herstellung Mikro-optischer Komponenten – z.B. Mikro-Linsen durch – Strukturübertragung nach Reflow von Resiststrukturen
  • Maske für die Ionenimplantation
Positiv-Photoresistserie und dicke Photoresiste für die UV-Lithographie
ma-P 1200-Serie und ma-P 1275 & ma-P 1275HV für die Mikrosystemtechnik und Mikroelektronik
Resist ma-P 1205 ma-P 1210 ma-P 1215 ma-P 1225 ma-P 1240 ma-P 1275 ma-P 1275HV

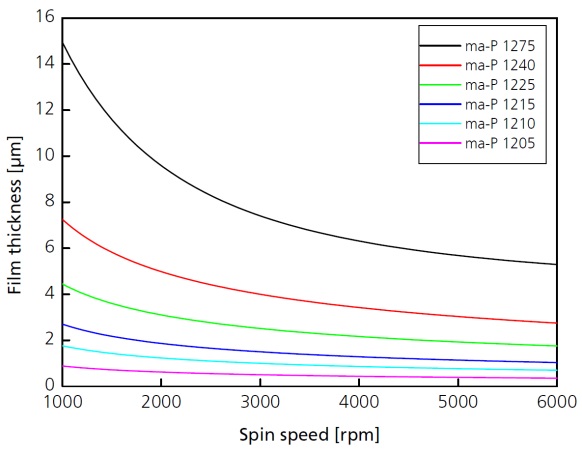

Schichtdicke [µm] @ 3000 rpm 0.5 1.0 1.5 2.5 4.0 7.5

(up to 40 µm at lower spin speed)

11

(up to 50 µm at lower spin speeds)

dyn. Viskosität [mPas]

(@ 25 °C, 1000 s-1)

5 12 22 50 125 460 1100
Prebake 100 - 105°C
Spektrale Empfindlichkeit 350 - 450nm

i-line - 365 nm; h-line - 405 nm; g-line 436 nm

Belichtungsdosis

Hg lamp @ 365 nm

UV-LED monochromatic

35 - 4000 mJ/cm2      (0.5 - 50 µm Schichtdicke)

1000 - 4000 mJ/cm2    (> 10 µm Schichtdicke)

Entwickler mr-D 526/S (TMAH basiert) - for greyscale lithography

ma-D 331 (NaOH basiert) - for standard binary lithography

Entferner mr-Rem 700 (NMP & NEP frei)

mr-Rem 500 (NMP frei)

ma-R 404/S (stark alkalisch)

Empfohlene Prozesschemikalien:
Verdünner ma-T 1050
Entwickler mr-D 526/S (TMAH basiert)
ma-D 331 (NaOH basiert)
Entferner mr-Rem 700 (NMP & NEP frei)
mr-Rem 500 (NMP frei)
ma-R 404/S (stark alkalisch)

Angebotsanfrage

Auswahl zurücksetzen
Positivresist, Hybridpolymere
Herstellung von Mikrolinsen-Arrays mittels Reflow und UV-Abformung
Herstellung von Mikrolinsen-Arrays mittels Reflow und UV-Abformung

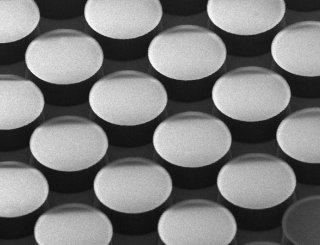

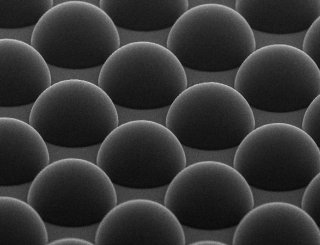

Eine kostengünstige Methode zur Herstellung von Mikrolinsen-Arrays ist das Rundschmelzen des strukturierten Positivresists ma-P 1200G oder ma-P 1200 und die anschließende UV-Abformung der 3D-Strukturen in OrmoStamp® oder OrmoComp®
Positivresist
Hybridpolymere
Thermischer Reflow
3D Microstrukturen
Mikro Optiken
Wafer Level Optiken
ma-P 1200
ma-P 1200G
OrmoStamp
OrmoComp
