Merkmale
  • Verringerter Kontrast
  • Schichtdicke von 1 µm bis 60 µm und höher
  • 50-60 µm Strukturtiefe möglich in der Grautonlithographie
  • Spektrale Empfindlichkeit 350…450 nm
  • Laser-Belichtung mit hoher Intensität ohne Ausgasen des Resists möglich
  • Wässrig-alkalische Entwicklung, für die Grautonlithographie mit TMAH-Entwicklern, für binäre Standard-Lithographie auch mit metallionenhaltigen Entwicklern
  • Geeignet für die Galvanik
  • Geeignet für Trockenätzprozesse, z.B. mit CHF3, CF4, SF6
  • Geeignet für den Struktur-Reflow nach binärer Standard-Lithographie
Anwendungen
  • Anwendung der hergestellten 3D Strukturen in der Mikro-Optik, in MEMS und MOEMS, in Displays
  • Strukturübertragung durch
    • UV-Abformung
    • Ätzen
    • Galvanik

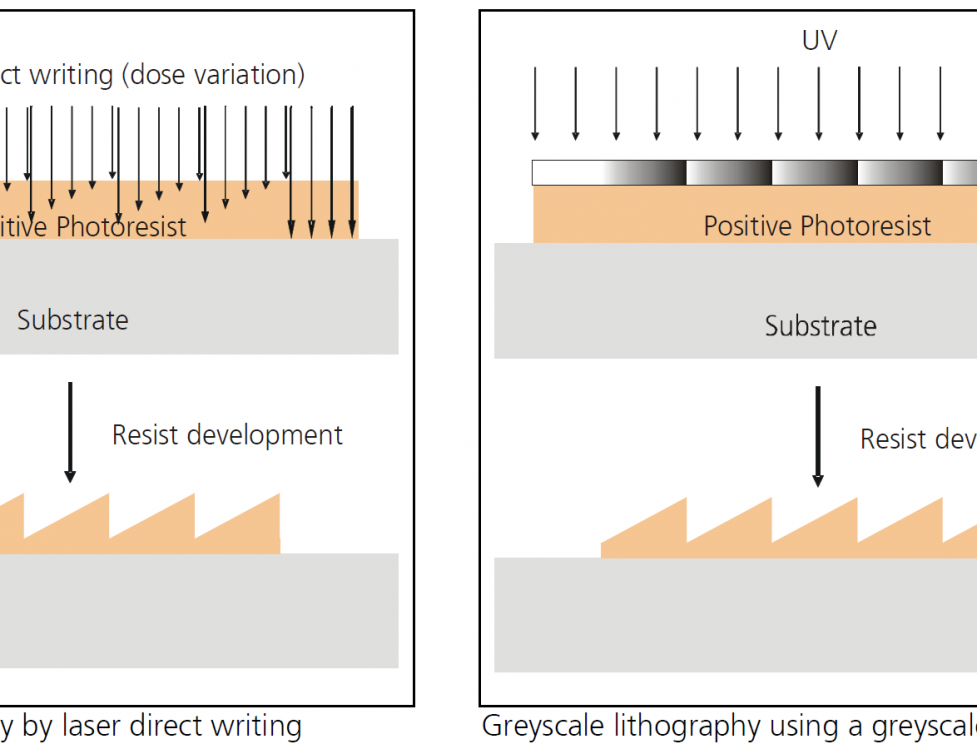

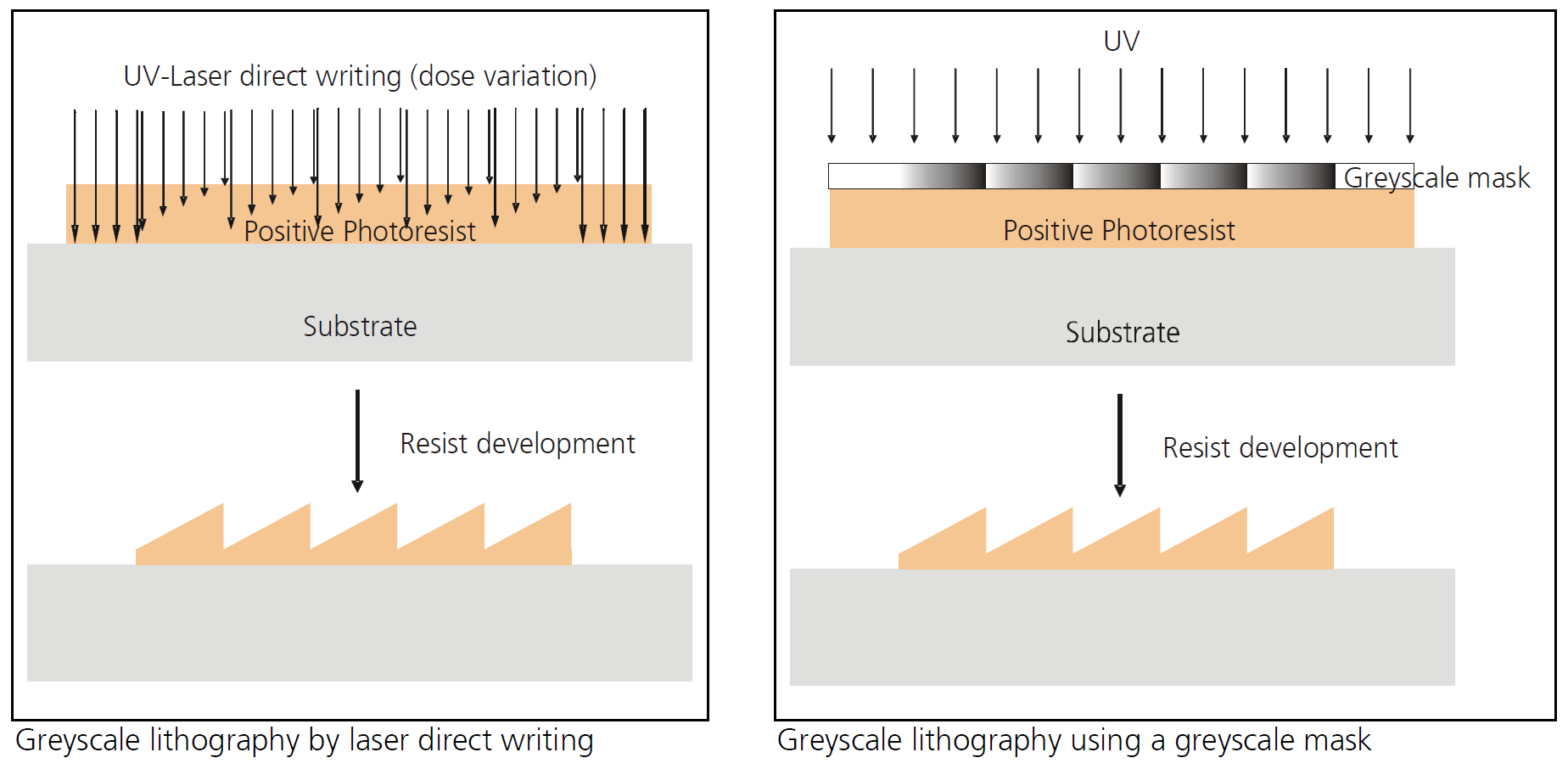

Photoresist-Serie für Grauton-Lithographie
ma-P 1200G ist eine Positiv-Photoresist-Serie speziell für die Anforderungen der Grautonlithographie, einsetzbar auch in der binären Standard-UV-Lithographie.
Resist ma-P 1215G ma-P 1225G ma-P 1275G

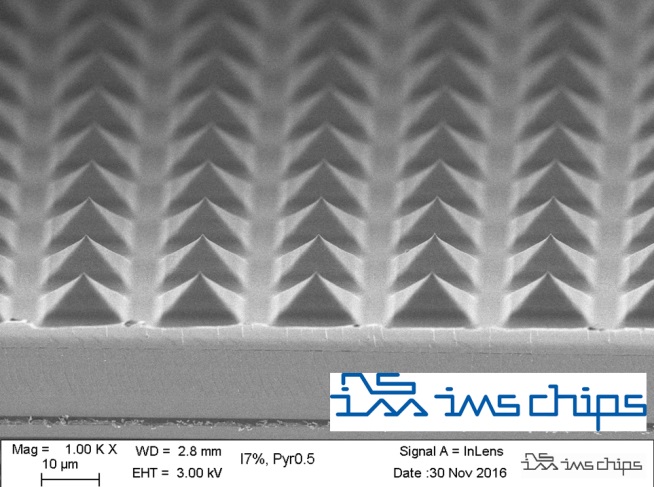

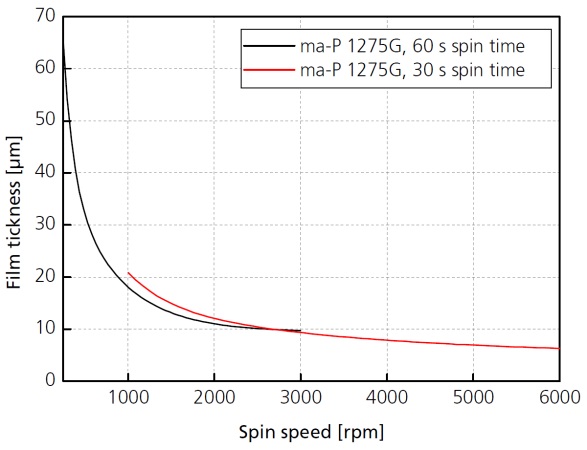

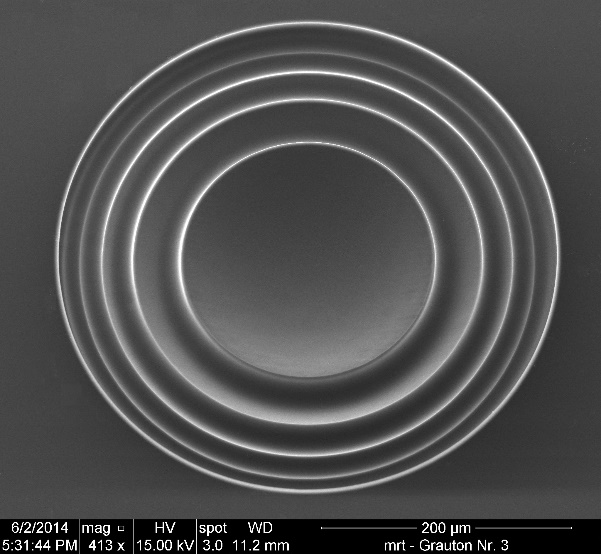

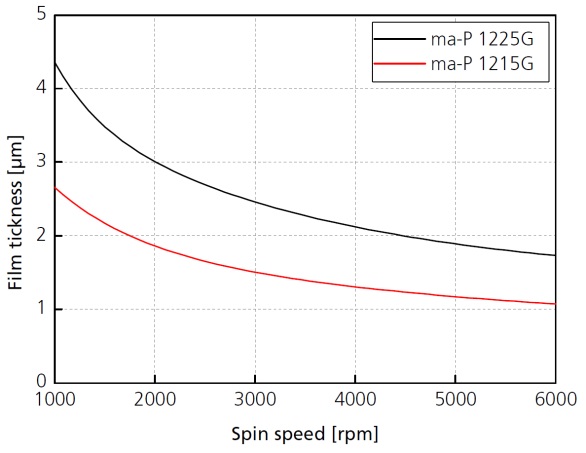

Schichtdicke [µm] @ 3000 rpm 1.5 2.5 9.5

(up to 60 µm @ lower spin speeds)

dyn. Viskosität [mPas]

(typische Werte @ 25 °C, 1000 s-1)

21 51 900
Prebake 95 - 100°C
Spektrale Empfindlichkeit 350 - 450nm

i-line - 365 nm; h-line - 405 nm; g-line 436 nm

Belichtungsdosis

Hg lamp @ 365 nm

Laser direct writing

1 - 60 µm Schichtdicke

60 - 5000 mJ/cm²   (Standard-Binärlithographie)

10 - 350 ms/ spot   (Grauton-Lithographie)

Entwickler ma-D 532/S, mr-D 526/S (TMAH basiert) für Grauton-Lithographie

ma-D 331 (NaOH basiert) für Standard-Binärlithographie

Entferner mr-Rem 700 (NMP & NEP frei)

mr-Rem 500 (NMP frei)

ma-R 404/S (stark alkalisch)

Empfohlene Prozesschemikalien:
Verdünner ma-T 1050
Entwickler ma-D 532/S, mr-D 526/S (TMAH basiert) für Grauton-Lithographie
ma-D 331 (NaOH basiert) für Standard Lithographie
Entferner mr-Rem 700 (NMP & NEP frei)
mr-Rem 500 (NMP frei)
ma-R 404/S (stark alkalisch)
